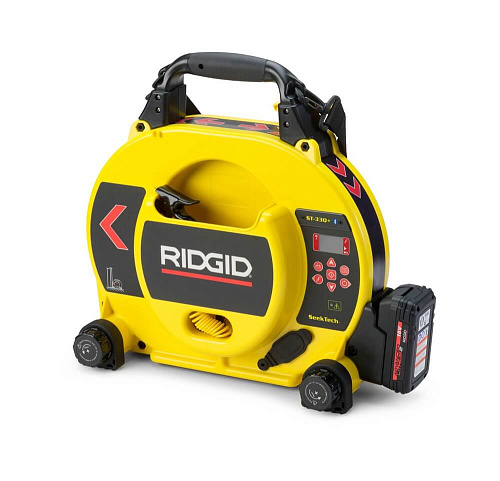

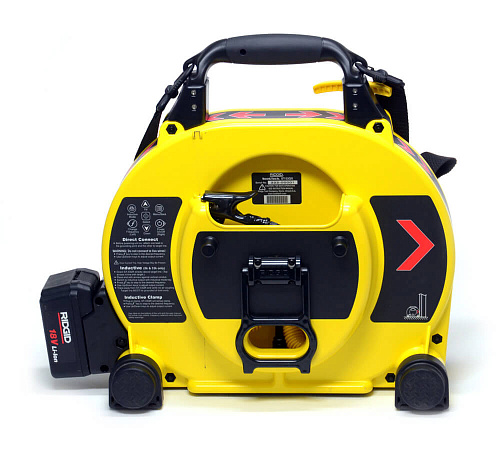

Преимущества генератора сигналов RIDGID SeekTech ST-33Q:
- Идеальный передатчик для индукционного поиска коммуникации
- Самый универсальный передатчик, доступный с прямым подключением на любой частоте от 10 Гц до 93 кГц
- Частоты индукционного режима: 8 и 33 кГц
- Повышенная эффективность и увеличенная дальность сигнала, восьмикратное увеличение мощности тока, подаваемого на коммуникацию: очень мощные индукционные катушки, максимальная мощность 10 Вт (регулируемая)
- ЖК-дисплей отображает мощность, частоты и состояние батареи
- Акустическая обратная связь подтверждает хорошее качество цепи перед началом поиска
- Вспомогательный поворотный механизм RIDGID SeekTech ST-33Q:
- При использовании встроенного вспомогательного поворотного механизма генератор сигналов RIDGID SeekTech ST-33Q можно поворачивать и наклонять на угол 45°. Наклон прибора может облегчить просмотр экрана при пользовании прибором.
- Можно также использовать и в индукционном режиме.
- Наклон генератора сигналов RIDGID SeekTech ST-33Q позволяет пользователю "нацелить" выходное поле на максимальное пересечение с искомым проводником, уменьшив при этом пересечение с полем ближайшего известного проводника.
- Удобный и простой в использовании
Рабочие режимы генератора сигналов RIDGID SeekTech ST-33Q:
Генератор сигналов RIDGID SeekTech ST-33Q может подавать активный сигнал отслеживания в целевой проводник 3-мя способами:
- Прямое подключение: через провода и зажимы.
- Провода генератора сигналов RIDGID SeekTech ST-33Q соединяют непосредственно с целевым проводником и с подходящим заземлением.

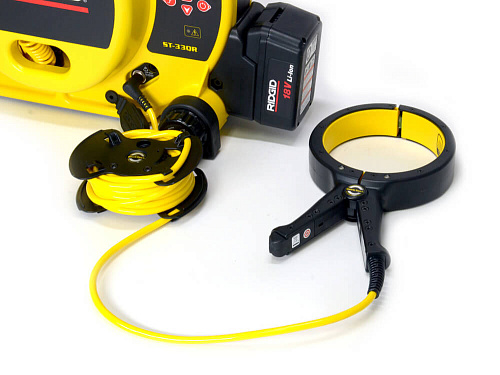

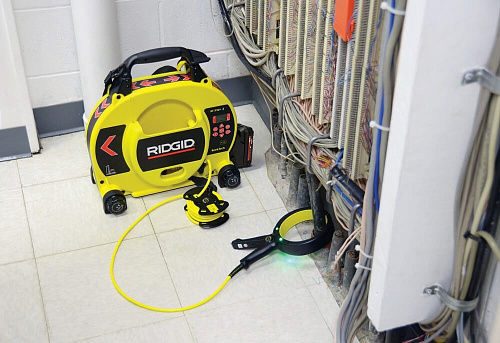

- Индукционные клещи RIDGID SeekTech: надеваются на трассируемую коммуникацию.
- Губки индукционных клещей RIDGID SeekTech охватывают целевой проводник; непосредственный контакт металл-металл отсутствует.
- Индукционный режим (внутренние обмотки генератора сигналов RIDGID SeekTech ST-33Q): генератор сигналов RIDGID SeekTech ST-33Q кладут на землю для излучения сигнала.
- Генератор сигналов RIDGID SeekTech ST-33Q располагают над коммуникацией (вдоль ее). Его внутренняя антенна формирует электромагнитное поле, которое наводит ток в целевом проводнике.
Предельные значения по нормам Федеральной Комиссии Связи (FCC): Нормы и правила FCC 47 CFR 15.213 требуют, чтобы в диапазоне частот от 9 кГц до 45 кГц (не включая частоту 45 кГц) пиковая выходная мощность не превышала 10 Вт. В диапазоне частот от 45 кГц до 490 кГц она не должна превышать 1 Вт. При установке на приборе ST-33Q частот выше 45 кГц в режиме прямого соединения уровни выходной мощности ограничены. Следует соблюдать местные и государственные правила в отношении применения частот.
Европейский набор частот: Генератор сигналов RIDGID SeekTech ST-33Q, поставляемый в Европу, отличается от генератора сигналов RIDGID SeekTech ST-33Q, поставляемого на рынок США. Европейский набор частот ограничен частотой 95 кГц. Модификация генератора сигналов RIDGID SeekTech ST-33Q для европейского рынка имеет максимальную частоту 93 кГц. Модификация прибора для США имеет максмиальную частоту по умолчанию 262 кГц, при этом максимальная пользовательская частота 490 кГц.
В соответствии с европейским стандартом EN-50249 (июль 2002 г.) генератор сигналов SeekTech ST-33Q работоспособен при напряжении возбуждения до 250 В переменного тока частотой 50 / 60 Гц.
Комплектация:
- Генератор сигналов RIDGID SeekTech ST-33Q
- Провода и клипсы для прямого соединения
- Руководство оператора
- Заземляющий штырь
