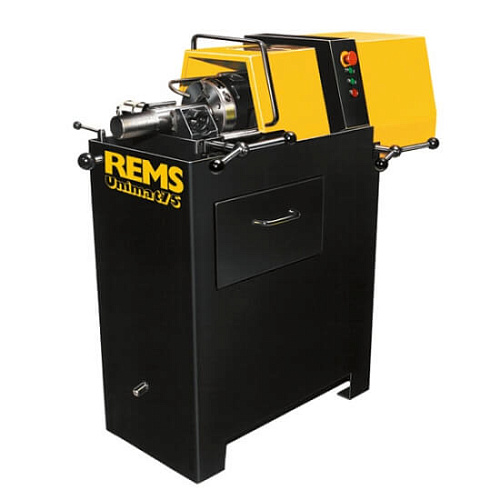

Преимущества резьбонарезного станка Rems Unimat 75:
- Rems Унимат 75 – высокоэкономичный. Тангенциальная (призматическая) система резьбонарезных гребенок. Большой диапазон резьб. Быстрая работа, короткое время на переоснастку. Для штучного и серийного производства. Низкая стоимость рабочего часа. Прост в эксплуатации. Разгружает дорогие токарные станки и квалифицированный персонал.
- Принцип работы:
Неподвижная заготовка, вращающаяся резьбонарезная голова. - Конструкция:
Компактная, прочная конструкция для длительной эксплуатации. Резьбонарезная голова с тангенциальными (призматическими) гребенками в самоцентрирующейся системе держателей. После легкого надреза трубы с помощью рычага подачи и зубчатой передачи, автоматическая подача нарезной головы. Сварная, прочная подставка для станка с большой масляной ванной и выдвижным ящиком для стружки. - Привод:
Прочный планетарный механизм с пустотелым центральным колесом для длинной резьбы до Ø 30 мм. Надежный, специально рассчитанный для нарезания резьб, мощный двигатель трехфазного тока, 2 / 2,3 кВт, защита от перегрузок. Переключатель для выбора направления вращения для правой или левой резьбы. Высокая скорость работы. 2 варианта частоты вращения резьбонарезной головки 70 и 35 об/мин. - Зажимное устройство:
Надежные, без перекосов, универсальные самоцентрирующиеся тиски для всего диапазона резьб со специальными зубчатыми кулачками. На выбор, ручные тиски или пневмо-гидравлические тиски (рабочее давление 6 бар) - Специальные зажимные кулачки:
Для тянутых заготовок, штифтов, шестигранных винтов и ниппелей, как принадлежность. - Автоматическое охлаждение и смазка:
Прочный, надежный насос высокой подачи. Обильная подача смазывающе-охлаждающей жидкости гарантирует чистую резьбу и длительный срок службы гребенок, редуктора и двигателя. - Универсальная автоматическая нарезная голова:
Всего одна универсальная, автоматическая резьбонарезная голова на все виды резьбы. Точная установка диаметра резьбы за счет установочного винта со шкалой, голова закрывается и открывается автоматически после нарезания резьбы заданной длины. Любая резьба режется за один заход. Насадка для конической резьбы. Вместо замены гребенок более рациональная работа с универсальными автоматическими резьбонарезными головами. - Резьбонарезные плашки:
Надежные затачиваемые тангенциальные резьбонарезные гребенки с оптимальной геометрией лезвий гарантируют сверхлегкий надрез и легкое нарезание чистой резьбы. Резьбонарезные WS-гребенки из закаленной, специальной стали для материалов до 500 Н/мм². Резьбонарезные HSS-гребенки для материалов, тяжело поддающихся обработке, свыше 500 Н/мм². Резьбонарезные гребенки устанавливаются в специальной системе держателей. Резьбонарезные гребенки и держатели представляют собой резьбонарезной набор. - Нарезка резьбы на арматуре:

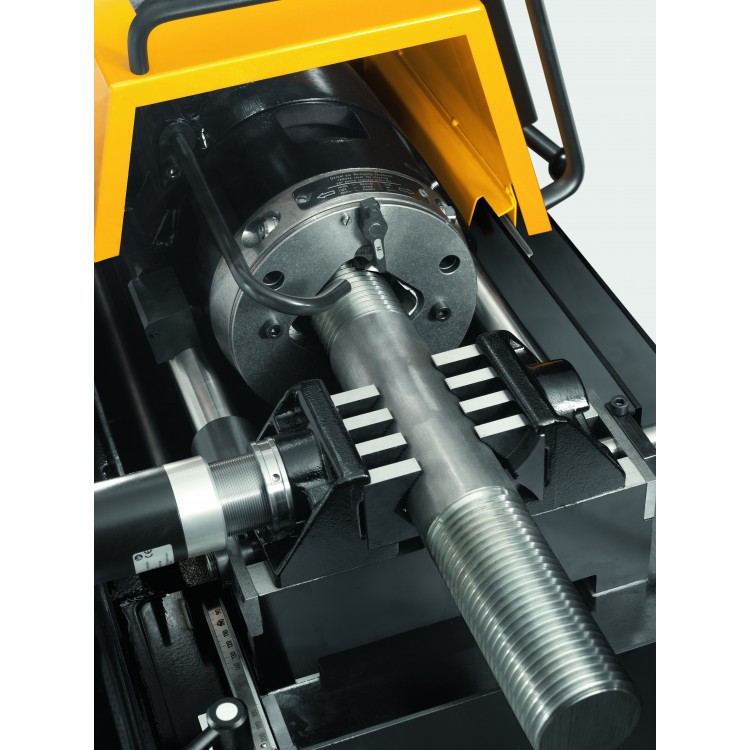

Специальные резьбонарезные гребенки M с дополнительной шлифованной заборной частью для нарезки резьбы по стальной рифленой арматуре. Для резьбонарезного станка Rems Унимат 75 с пневмогидравлическими тисками для максимального давления зажима. - Дополнительные материалы для нарезания резьбы:
Синтетическая смазка для нарезки резьбы на трубах Санитоль и Специаль. Разработаны специально дня нарезания резьбы, поэтому обладают особенно высокими смазывающими и охлаждающими свойствами. Незаменимы для нарезания чистой резьбы и увеличения срока эксплуатации плашек, инструмента и станков. - Изготовление ниппелей:
Удобно со специальными зажимными кулачками 1/16" – 1 1/4" или с автоматическим цанговым держателем за отверстие Ниппельфикс 1/2" – 2 1/2" или с ручным цанговым держателем за отверстие Ниппельспанер 3/8" – 2".
| Болтовая резьба | Трубная резьба | Класс точности по ISO 261 (DIN 13) | Длина резьбы | Фаска | Снятие стружки |
| 6 – 72 мм 1/4" – 2 3/4" | 1/16" – 2 1/2" 16 – 63 мм | Средний (6G) | ≤ Ø 30 мм: неограничена ≤ Ø 72 мм: ≤ 200 мм | Диапазон: 7 – 62 мм Минимальный диаметр: ≥ 7 мм Максимальная фаска: 7 мм Угол скоса кромки: 45° | Диапазон: 7 – 62 мм Диаметр: ≥ 7 мм |
Комплектация:

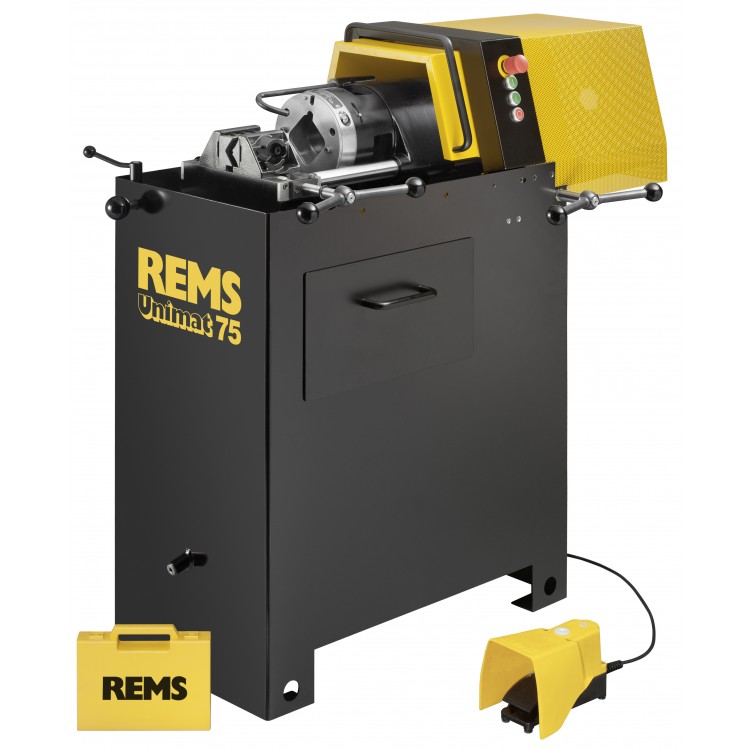

- Rems Унимат 75 базовый. Полуавтоматический резьбонарезной станок для болтовой резьбы 6 – 72 мм, 1/4" – 2 3/4", трубной резьбы 1/16" – 2 1/2", 16 – 63 мм. Станок на подставке. 3-х фазный двигатель с переключением полярности и полым валом, 380 / 400 В, 50 Гц, 2000 / 2300 Вт, правый и левый ход. Варианты частоты вращения резьбонарезной головки 70 и 35 об/мин. Самоцентрирующиеся универсальные тиски для всего диапазона диаметров заготовок. На выбор ручные или пневмо-гидравлические тиски. Устройство для автоматической смазки. Одна универсальная автоматическая резьбонарезная голова для всех видов резьбы, автоматически закрывающаяся и открывающаяся. Без резьбонарезного набора, без фиксатора. Защитный экран с электрическим управлением. Установочная планка, рабочий ключ. В ящике для транспортировки.
| Артикул | Наименование |
| 751000 | Универсальная автоматическая резьбонарезная головка без резьбонарезного набора и фиксатора |
| 751040 R90 | Фиксатор для закрытия и открытия гребенок для конусной трубной резьбы правой R |
| 751050 R90 | Фиксатор для закрытия и открытия гребенок для конусной трубной резьбы левой R-L |
| 751060 R90 | Фиксатор для закрытия и открытия гребенок для цилиндрической трубной резьбы правой G |
| 751070 R90 | Фиксатор для закрытия и открытия гребенок для цилиндрической трубной резьбы левой G-L |
| 751080 R90 | Фиксатор для закрытия и открытия гребенок для метрической резьбы, правой M |
| 751090 R90 | Фиксатор для закрытия и открытия гребенок для метрической резьбы, левой M-L |
| 751100 | Головка для снятия фаски / обточки 45°, Ø 7 – 62 мм, с кулачками для снятия фаски / обточки 45°, Ø 7 – 62 мм, HSS, с державкой |
| 751102 | Головка для снятия фаски / обточки 45°, Ø 7 – 62 мм, без резьбонарезного набора |
| 751096 | Кулачки для снятия фаски / очистки 45°, Ø 7 – 46 мм, HSS, с держателем |
| 751098 | Кулачки для снятия фаски / очистки 45°, Ø 40 – 62 мм, HSS, с держателем |
| 751097 | Кулачки для снятия фаски / очистки 45°, Ø 7 – 62 мм, 4 штуки, HSS |
| 753240 | Специальные зажимные кулачки для коротких заготовок шестигранных винтов, трубных ниппелей. Длина заготовки перед тисками без учета длины резьбы минимум 15 мм, Ø 6 – 42 мм |
| 120100 | Опора для труб Геркулес |
Технические характеристики резьбонарезного станка Rems Unimat 75:
| Артикул | 750003 R380 | 750004 R380 |
| Модель | Rems Unimat 75 базовый mS с ручными тисками | Rems Unimat 75 базовый mS с пневмо-гидравлическими тисками |
| Диаметр труб | 1/16" – 2 1/2", 16 – 63 мм | 1/16" – 2 1/2", 16 – 63 мм |
| Диаметр болтов | 6 – 72 мм, 1/4" – 2 3/4" | 6 – 72 мм, 1/4" – 2 3/4" |
| Резьбонарезная головка | Универсальная автоматическая | Универсальная автоматическая |
| Двигатель | Трехфазный | Трехфазный |
| Мощность | 2 / 2,3 кВт | 2 / 2,3 кВт |
| Напряжение | 380 / 400 В | 380 / 400 В |
| Частота | 50 Гц | 50 Гц |
| Частота вращения | 70 / 35 об/мин | 70 / 35 об/мин |
