Процедура "с низким сварочным давлением" (по ISO 21307 и ГОСТ Р 55276) для сварки ПНД труб встык – наиболее популярная и традиционная. Аппарат рассчитан на создание сварочного давления 1,7 кг на каждый квадратный сантиметр торца трубы.
Такое оборудование применимо не только к ПНД, но и к ПП и другим трубным пластикам.
Программа модуля автоматизации CSE включает сварочные стандарты DVS, ISO и др.

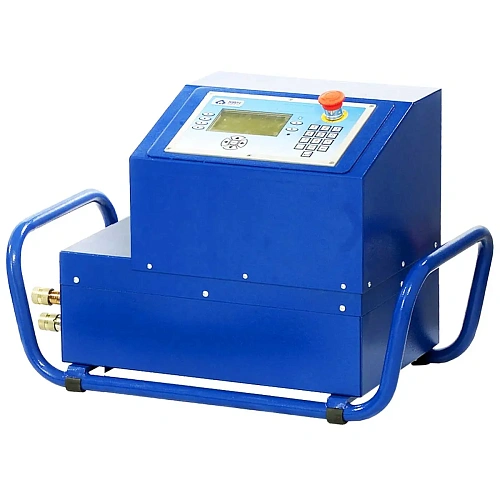

У данного аппарата для ПНД труб гидравлический привод смонтирован в одном корпусе со встраиваемой системой CSE, которая не только рассчитывает оптимальные сварочные параметры, но и непосредственно управляет температурой нагревателя и работой гидропривода, а также протоколирует процесс. Протокол можно распечатать на встроенном принтере или перенести в компьютер.
Гидроагрегат всех аппаратов для ПНД труб от Tecnodue, независимо от степени автоматизации, оборудован гидроаккумулятором. При выключенном насосе давление в системе остается стабильным, даже при значительных подвижках каретки центратора.

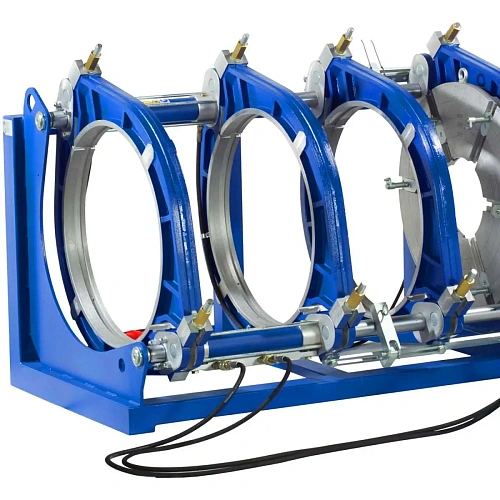

Центратор данного аппарата для ПНД труб имеет два подвижных хомута (условно №1 и №2) и два неподвижных хомута (№3 и №4).
Напротив рабочей зоны (между хомутами №2 и №3) закреплено устройство отрыва нагревателя. Для сварки фасонной детали с трубой можно перенести рабочую зону между хомутами №3 и №4; для этого снять перемычки между хомутами №3 и №4. Вместо них можно установить устройство отрыва нагревателя.
Фиксация хомутов – бронзовыми гайками.
Редукционные вкладыши крепятся к хомутам болтами под внутренний шестигранник.
Для перемещения подвижных хомутов служат два гидроцилиндра, расположенные в одной плоскости с осью трубы. Это исключает перекосы при сжатии торцов. Для подключения шлангов гидроагрегата в задней части центратора расположены муфта и ниппель БРС.

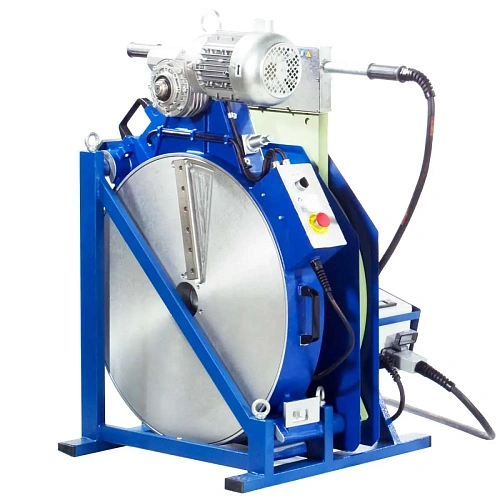

Согласно требованиям ISO 12176-1 и ГОСТ Р ИСО 12176-1, торцеватель снабжен микроконтактом безопасности, который замыкается только при установке на направляющие стержни центратора.
Торцеватель фиксируется защелкой, которая препятствует выталкиванию торцевателя за пределы обрабатываемых торцов.
Сварочное зеркало покрыто отличным 3-слойным светлым (контрастным) тефлоном. Температурой управляет электронный ПИД-регулятор контроллера CSE.
Между рукоятками зеркала – дополнительный капиллярный независимый от электропитания термометр, который рекомендуется нормативами.
Комплектация:

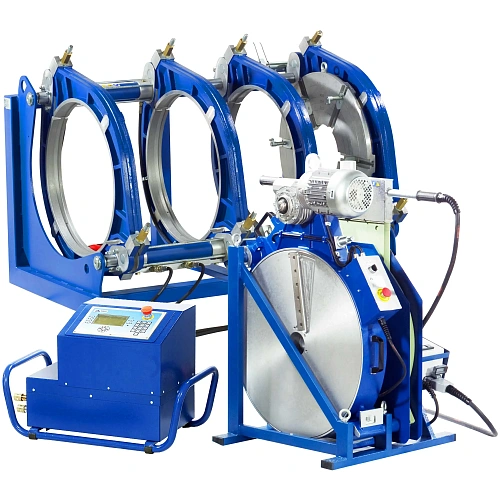

В базовую комплектацию аппарата для ПНД труб PT-630-CSE включены:
• центратор,
• электрогидравлический агрегат с устройством автоматизации CSE,
• электроторцеватель,
• сварочное зеркало,
• подставка для торцевателя и зеркала,
• ЗИП, инструкция,

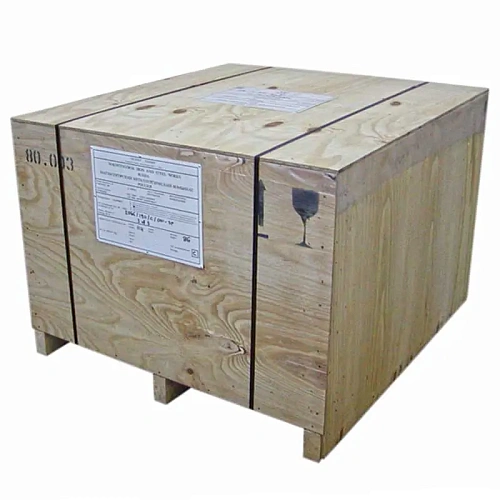

• деревянный ящик.
