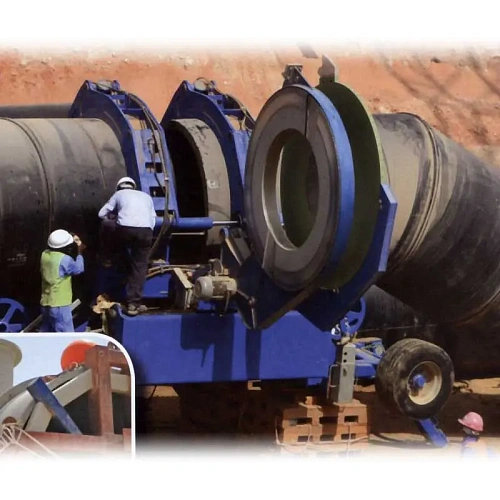

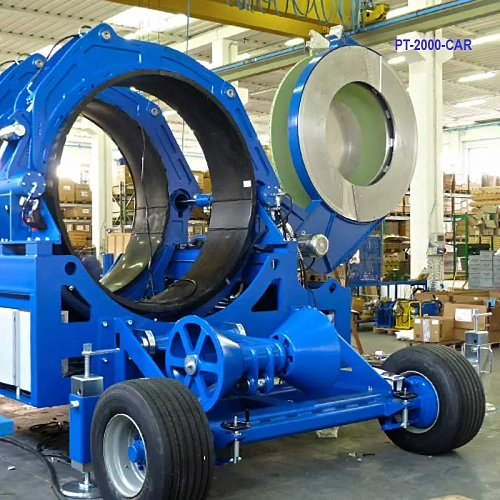

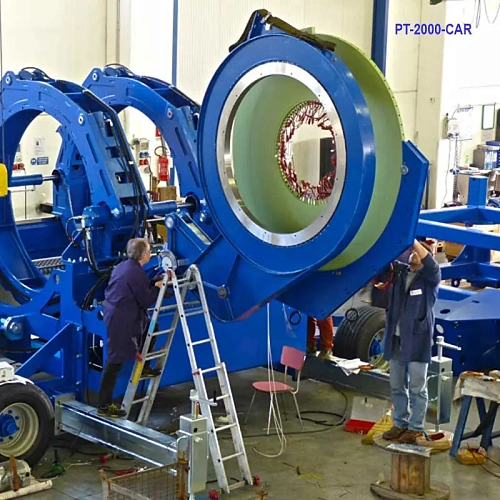

Аппарат для ПНД труб PT-2000-CAR-CNC – это фактически машина PT-2000-CNC, поставленная на пассивное колесное шасси для транспортировки в виде прицепа и для автономной работы. Аппарат оснащен электрогенератором для максимальной автономности.
К недостаткам можно отнести то обстоятельство, что зона сварки высоко поднята над землей. А также самый высокий бюджет.
Модель с шасси популярна в США. На других рынках не пользуется спросом.
Альтернативный вариант исполнения:
PT-2000-CNC: Довольно высокий бюджет, полная механизация и автоматизация; очень затруднительная погрузка и перевозка собранной машины.
Машина рассчитана на работу под открытым небом. Однако в рабочем состоянии представляет собой не набор модулей, а единую неделимую машину. Такая компоновка позволяет максимально механизировать и автоматизировать все функции, но затрудняет полевое использование.
Диаметры стыковой сварки: 1600-2000 мм
Данный аппарат для ПНД труб рассчитан на номинальные диаметры DN 1600, 1800, 2000 с любой нормативной толщиной стенки, без ограничений.
Зажимы центратора имеют внутренний рабочий диаметр Ø2000 мм. Для трубопроводов меньших диаметров в комплектацию включены редукционные вкладыши 2000x1800 и 1800x1600 мм.
Аппарат на колесном шасси доступен только в типоразмере 2000. Для версии без шасси (PT-2000-CNC) доступны аналоги других типоразмеров, по полному ряду номинальных диаметров ПНД труб.
Процедура сварки: С низким сварочным давлением
Процедура "с низким сварочным давлением" (по ISO 21307 и ГОСТ Р 55276) для стыковой сварки ПНД труб – наиболее популярная и традиционная. Данный аппарат для ПНД труб рассчитан на создание сварочного давления 1,7 кг на каждый квадратный сантиметр торца трубы.
Такое оборудование применимо не только к полиэтилену, но и к ПП и другим трубным пластикам.
Программа модуля автоматизации CNC включает сварочные стандарты DVS, ISO и др. Для толщин стенки, выходящих за пределы применимости стандартов, параметры сварки являются разработкой и ноу-хау фирмы Tecnodue.
Степень автоматизации: Высокая
Аппарат оснащен модулем числового программного управления CNC, который не только рассчитывает оптимальные значения параметров сварки, но также непосредственно регулирует температуру сварочного зеркала, управляет гидроприводами и протоколирует сварочный процесс. По окончании сварки параметры сварочного процесса сохраняются в памяти CNC в форме протокола, который можно распечатать на встроенном принтере или перенести в компьютер.
Данный аппарат для ПНД труб на колесном шасси доступен только с высокой степенью автоматизации.
Аппараты типоразмера 2000 с высокой степенью автоматизации имеют общий недостаток: центратор оборудован не спаренными хомутами для труб (как рекомендовано ISO 12176-1 и ГОСТ Р ИСО 12176-1), а одинарными. Такое техническое решение существенно снижает массу машины, но затрудняет соосное крепление труб. Это затруднение частично компенсируется регулируемыми опорными роликами.
Общие особенности машин серии PT-2000-CNC
- производятся исключительно под заказ, с учетом индивидуальных требований заказчика, которые могут касаться транспортных ограничений, SDR или минимального диаметра свариваемых труб и пр.;
- даже в разобранном и подготовленном к транспортировке виде перевозятся на грани возможностей грузовых автомобилей;
- в стандартном исполнении рассчитаны на рабочий диапазон Ø1600-2000. В частности, геометрия торцевателя не позволяет торцевать трубы Ø1400 или меньше. По настойчивому требованию заказчика диапазон может быть расширен вниз до Ø1200, однако это не рекомендуется по объективным физическим законам и в связи с требованиями ISO 12176-1 и ГОСТ Р ИСО 12176-1 к точности сварочного давления.
