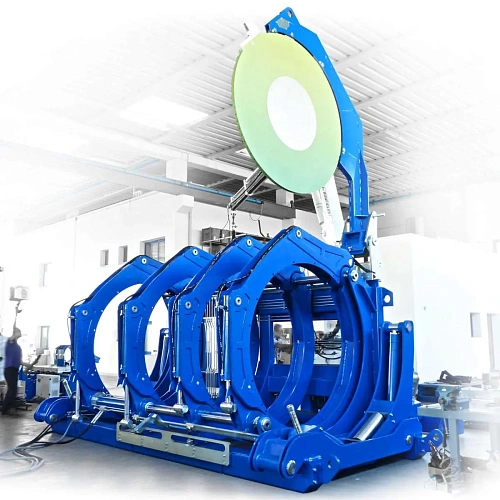

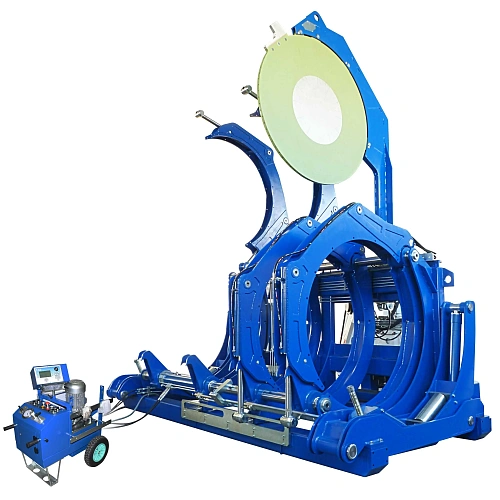

PT-2000-HR-LDU: Высокий бюджет, удобство манипуляций с хомутами и нагревателем; громоздкий центратор с навесным оборудованием затрудняет погрузку и перевозку.

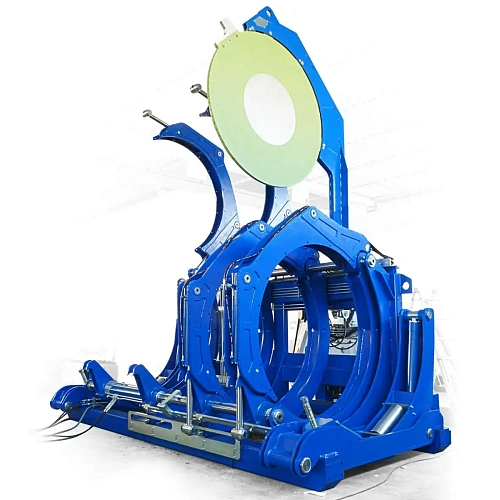

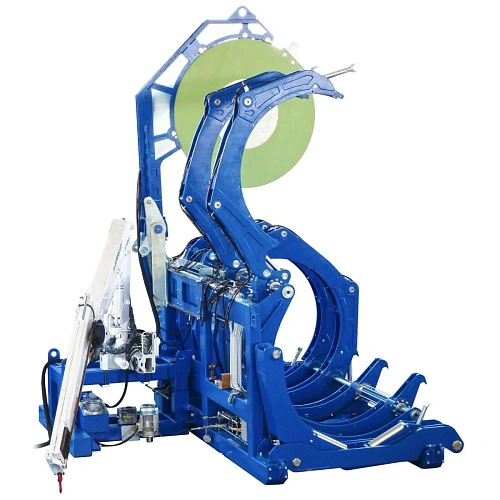

Центратор оснащен гидроприводами для: открывания/закрывания хомутов, запирания хомутов и регулировки совпадения торцов, ввода/вывода сварочного зеркала, регулировки высоты роликовых опор для труб.
Установка труб и торцевателя выполняется внешним подъемником.
Альтернативные варианты механизации:
• PT-2000-LDU: Самый низкий бюджет, удобство перевозки, потери времени на непроизводительный ручной труд.
Фиксация хомутов – гайками вручную. Установка труб, верхних половин хомутов, торцевателя и сварочного зеркала выполняется внешним подъемником.
Трудоемкая регулировка совпадения торцов труб после торцовки, особенно вращение верхних гаек.
• PT-2000-H-LDU: Средний бюджет, удобство перевозки, оптимальное использование рабочего времени.
Фиксация хомутов – гидравлическими замками. Установка труб, верхних половин хомутов, торцевателя и сварочного зеркала выполняется внешним подъемником.
Удобная регулировка совпадения торцов труб с панели управления гидроагрегата, максимально быстро и без ручного труда.

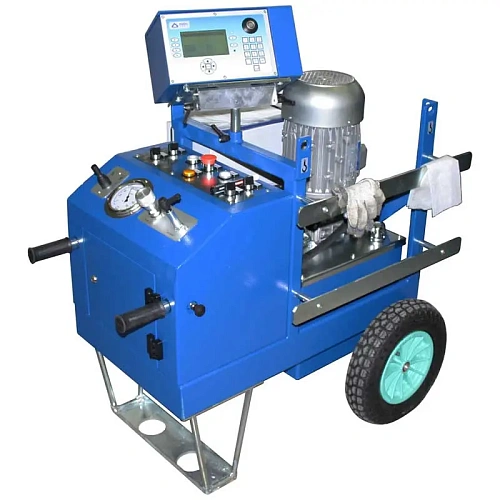

Среднюю степень автоматизации аппарата для ПНД труб обеспечивает съемный модуль автоматизации LDU, который крепится на гидроагрегат и подключается к датчику температуры нагревателя и датчикам давления масла в прямой и обратной ветках гидросистемы. LDU является навигатором, который рассчитывает оптимальные параметры сварки и по ходу сварочного процесса дает оператору подсказки на дисплее и в форме звуковых сигналов. По окончании сварки параметры сварочного процесса сохраняются в памяти модуля в виде протокола, который можно распечатать на встроенном принтере или перенести в компьютер.
Управление перемещением труб и усилием прижима торцов – с панели гидроагрегата. Настройка температуры нагревателя – кнопками под дисплеем электронного термостата.
Диаметры стыковой сварки труб: 1600-2000 мм
Данный аппарат для ПНД труб рассчитан на стыковую сварку труб с номинальным диаметром DN 1600, 1800, 2000 с любой нормативной толщиной стенки, без ограничений.
Хомуты центратора имеют внутренний рабочий диаметр Ø2000 мм. Для фиксации и сварки труб меньших диаметров в комплектацию включены редукционные вкладыши 2000x1800 и 1800x1600 мм.
Аппарат для ПНД труб с данным вариантом механизации доступен только в типоразмере 2000. Для версии без механизации (PT-2000-LDU) доступны аналоги других типоразмеров, по полному ряду номинальных диаметров ПНД труб.
Процедура стыковой сварки: С низким сварочным давлением
Процедура "с низким сварочным давлением" (по ISO 21307 и ГОСТ Р 55276) для стыковой сварки ПНД труб – наиболее популярная и традиционная. Аппарат рассчитан на создание сварочного давления 1,7 кг на каждый квадратный сантиметр торца трубы.
Такое оборудование применимо не только к полиэтилену, но и к ПП и другим трубным пластикам.
Прилагаемые сварочные таблицы составлены по нормам DVS (Германия). Программа модуля автоматизации LDU включает сварочные стандарты DVS, ISO и др. Для труб с толщиной стенки, выходящей за пределы применимости существующих сварочных стандартов, параметры сварки являются разработкой и ноу-хау фирмы Tecnodue.
Общие особенности машин серии PT-2000-LDU
- производятся исключительно под заказ, с учетом индивидуальных требований заказчика, которые могут касаться транспортных ограничений, SDR или минимального диаметра свариваемых труб и пр.;
- даже в разобранном и подготовленном к транспортировке виде перевозятся на грани возможностей грузовых автомобилей;
- в стандартном исполнении рассчитаны на рабочий диапазон Ø1600-2000. В частности, геометрия торцевателя не позволяет торцевать трубы Ø1400 или меньше. По настойчивому требованию заказчика диапазон может быть расширен вниз до Ø1200, однако это не рекомендуется из соображений точности сварочного давления по ISO 12176-1 и ГОСТ Р ИСО 12176-1.
