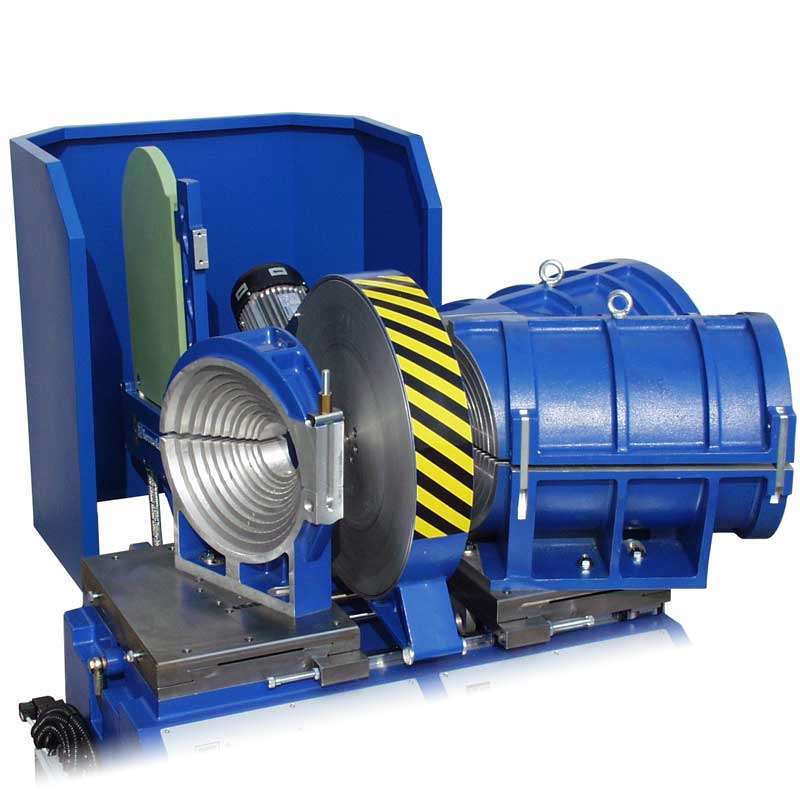

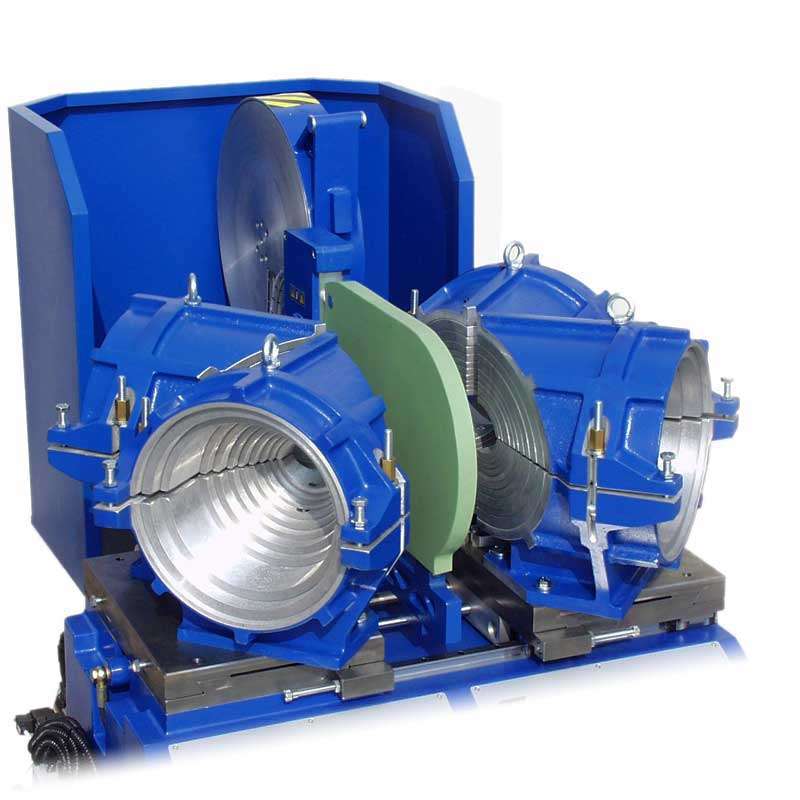

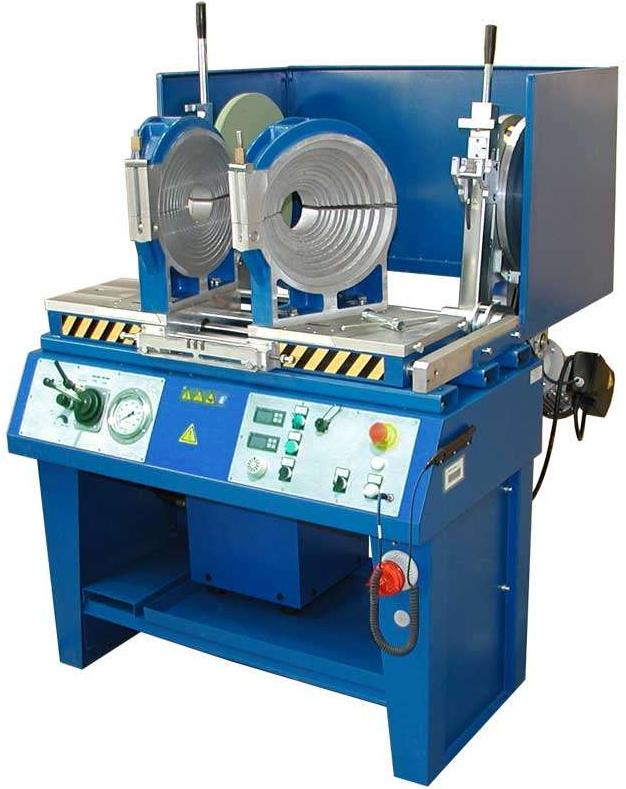

Машина PL315C итальянской фирмы Tecnodue/Текнодуэ предназначена для промышленного производства фасонных изделий из сегментов пластмассовых труб в цеховых условиях:
- Приварка патрубка к литому бурту под фланец (сварка прямым стыковым швом) Ø90-315;
- Приварка прямых патрубков к литым отводам или редукционным муфтам, которые изначально имеют очень короткую прямую шейку или вообще не имеют прямых участков (сварка прямым стыковым швом) Ø90-315;

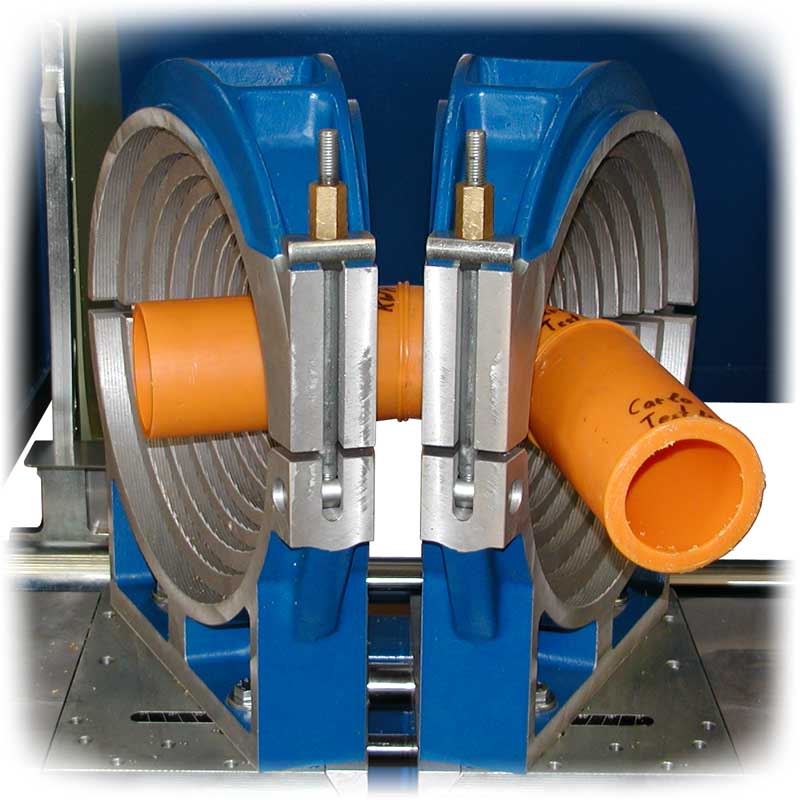

- Изготовление отводов (сварка угловым стыковым швом в диапазоне 0-45º) Ø90-315;
- Изготовление прямоугольных тройников и крестовин (сварка угловым стыковым швом 90º) Ø90-250;
- Изготовление Y-тройников (первый угловой шов в диапазоне 120-135º и второй угловой шов в диапазоне 45-60º) Ø90-250.
Из всех пластиковых труб сваркой встык обычно соединяют трубы ПНД, реже ПП. Поэтому сегментные фитинги чаще всего изготавливают из полиэтиленовой трубы - соответственно, для применения на ПЭ трубопроводах. Однако машины PL с равным успехом сваривают полиэтиленовые, полипропиленовые и любые другие пластиковые трубы.
Привод центратора гидравлический. Привод торцевателя электрический, передача цепная. Нагрев сварочного зеркала электрический. Ввод торцевателя и сварочного зеркала в рабочую зону и вывод из нее – ручной. Закрывание и запирание всех трубных зажимов ручное.
Управление сварочным процессом - настройка температуры сварочного зеркала, управление приводом сведения-разведения труб и создания сварочного давления - осуществляется оператором вручную с панели управления, согласно прилагаемым сварочным таблицам. Согласно СП 62.13330.2011 (п.10.4.5), степень автоматизации машины - "с ручным управлением".
PL315C легко преобразуется в сварочную машину "средней степени автоматизации" подключением модуля автоматизации и протоколирования LDU (опция).
Базовая комплектация:
- Центратор с подвижными столами, с гидравлической системой, с панелью управления.
- Электроторцеватель с рукояткой, подвижно закрепленный на центраторе.
- Сварочное зеркало с рукояткой, подвижно закрепленное на центраторе.

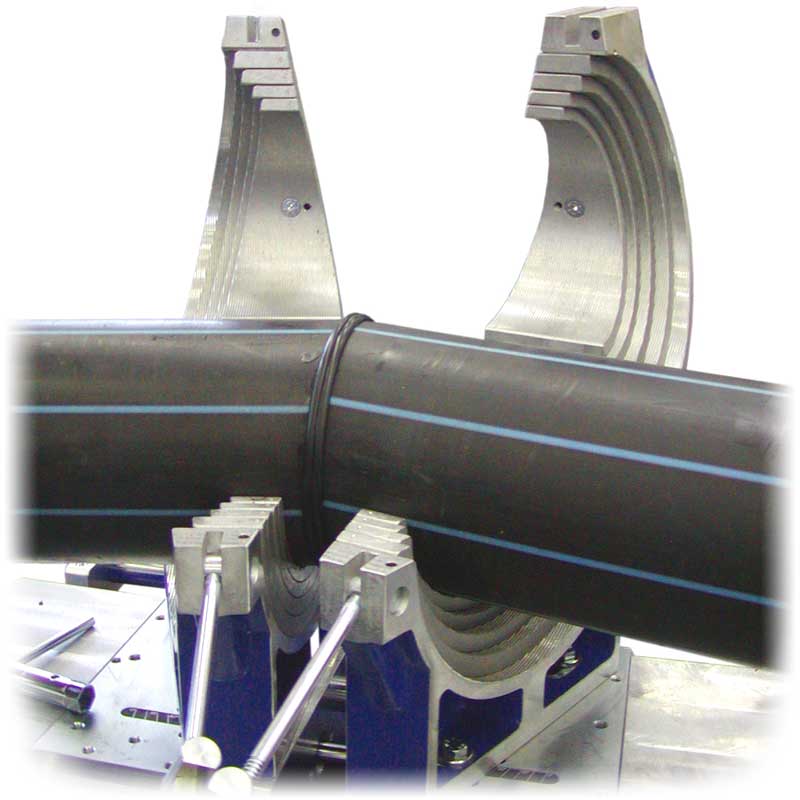

- Правый и левый поворотные призматические трубные зажимы Ø315 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.
- Редукционные вкладыши Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм в призматические зажимы.
- Ключи для всех рабочих регулировок машины.
- Инструкция по эксплуатации, сварочные таблицы.
- Обрешетка с пленкой для транспортировки базового комплекта.
