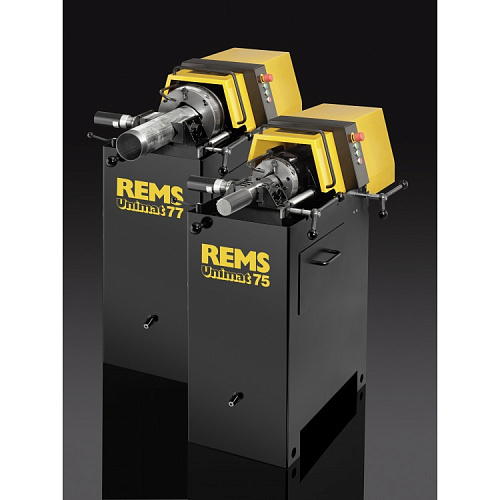

Преимущества резьбонарезного станка Rems Unimat 77:
- Rems Унимат 77 – трубная резьба до 4". Тангенциальная система резьбонарезных гребенок. Широкий диапазон. Быстрая работа, короткое время переоснастки. Для штучного и серийного производства.
- Принцип работы:
Неподвижная заготовка, вращающаяся резьбонарезная голова. - Конструкция:
Компактная, прочная конструкция для длительной эксплуатации. Резьбонарезная голова с тангенциальными (призматическими) гребенками в самоцентрирующейся системе держателей. После легкого надреза трубы с помощью рычага подачи и зубчатой передачи автоматическая подача нарезной головки. Сварная, прочная подставка для станка с большой масляной ванной и выдвижным ящиком для стружки. - Привод:
Надежная червячная передача и двухступенчатый переключаемый цилиндрический редуктор, специально рассчитанный для нарезания резьбы. Мощный двигатель трехфазного тока с переключением полярности 2 / 2,3 кВт, защита от перегрузок. Переключатель для выбора направления вращения для правой или левой резьбы. 4 скорости вращения резьбонарезной головки 50, 25, 16 и 8 об/мин. - Зажимное устройство:
Надежные, без перекосов, универсальные самоцентрирующиеся тиски для всего диапазона резьб со специальными зубчатыми кулачками (1/4" – 3/4", 1" – 4"). На выбор, ручные тиски или пневмо-гидравлические тиски (рабочее давление 6 бар). - Автоматическое охлаждение и смазка:
Прочный, надежный насос высокой подачи. Обильная подача смазывающе-охлаждающей жидкости гарантирует чистую резьбу и длительный срок службы резьбонарезных гребенок, редуктора и двигателя. - Универсальная автоматическая резьбонарезная голова:

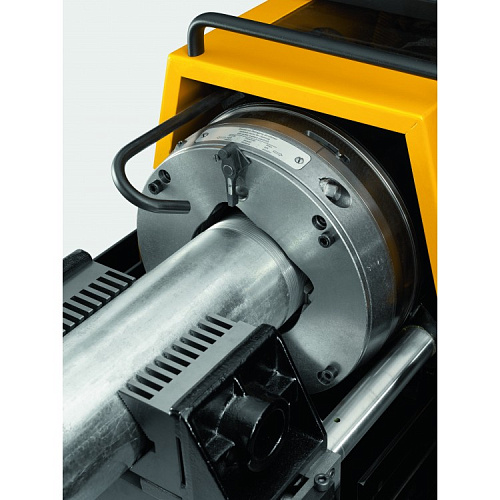

Всего одна универсальная, автоматическая резьбонарезная голова на все виды резьбы. Точная установка диаметра резьбы за счет установочного винта со шкалой, голова закрывается и открывается автоматически после нарезания резьбы заданной длины. Любая резьба режется за один заход. Насадка для конической резьбы. Вместо замены гребенок более рациональная работа с универсальными автоматическими резьбонарезными головами. - Резьбонарезные плашки:
Надежные затачиваемые тангенциальные гребенки с оптимальной геометрией лезвий гарантируют сверхлегкий надрез и легкое нарезание чистой резьбы. WS-гребенки из закаленной, специальной стали для материалов до 500 Н/мм². HSS-гребенки для материалов, тяжело поддающихся обработке, свыше 500 Н/мм². Резьбонарезные гребенки устанавливаются в специальной системе держателей. Резьбонарезные гребенки и держатели представляют собой резьбонарезной набор. - Дополнительные материалы для нарезания резьбы:
Синтетическая смазка для нарезки резьбы на труба Санитоль и Специаль. Разработаны специально дня нарезания резьбы, поэтому обладают особенно высокими смазывающими и охлаждающими свойствами. Незаменимы для нарезания чистой резьбы и увеличения срока эксплуатации плашек, инструмента и станков. - Изготовление ниппелей:
Удобно использовать с автоматическим внутризажимным Ниппельфикс 1/2" – 4" или с ручным внутризажимным Ниппельспанер 3/8" – 2".
Комплектация:

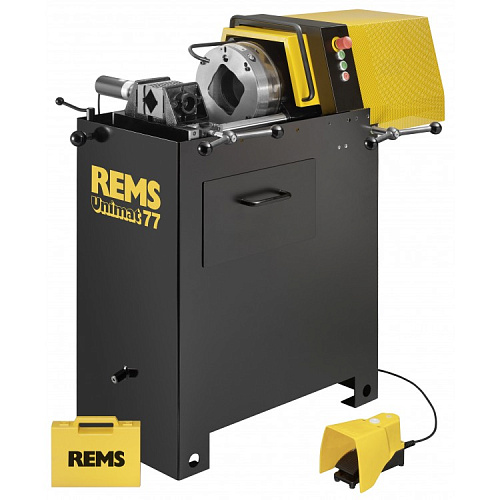

- Rems Унимат 77 базовый. Полуавтоматический резьбонарезной станок для трубной резьбы 1/4" – 4". Станок на подставке. 3-х фазный двигатель с переключением полярности 380 / 400 В, 50 Гц, 2 / 2,3 кВт, правый и левый ход. Скорости вращения резьбонарезной головки 50, 25, 16 и 8 об/мин. Универсальные тиски с зажимными губками 1" – 4", на выбор ручные или пневмо-гидравлические. Устройство для автоматического охлаждения и смазки. Всего одна универсальная автоматическая резьбонарезная голова для всех видов резьбы, автоматически закрывающаяся и открывающаяся. Без резьбонарезного набора, без фиксатора. Защитный экран с электрическим управлением. Установочная планка, рабочий ключ. В ящике для транспортировки.
| Артикул | Тип резьбы | Величина |
| 771110 | Трубная коническая резьба, правая R, ISO 7-1 (EN 10226, DIN 2999, BSPT) | R 1/4" – 3/8" |
| 771120 | Трубная коническая резьба, правая R, ISO 7-1 (EN 10226, DIN 2999, BSPT) | R 1/2" – 3/4" |
| 771130 | Трубная коническая резьба, правая R, ISO 7-1 (EN 10226, DIN 2999, BSPT) | R 1" – 2" |
| 771140 | Трубная коническая резьба, правая R, ISO 7-1 (EN 10226, DIN 2999, BSPT) | R 2 1/2" – 4" |
| 771160 | Трубная цилиндрическая резьба, правая G, ISO 228-1 (DIN 259, BSPP) | G 1/4" – 3/8" |
| 771170 | Трубная цилиндрическая резьба, правая G, ISO 228-1 (DIN 259, BSPP) | G 1/2" – 3/4" HSS * |
| 771180 | Трубная цилиндрическая резьба, правая G, ISO 228-1 (DIN 259, BSPP) | G 1" – 2" HSS * |
| 771190 | Трубная цилиндрическая резьба, правая G, ISO 228-1 (DIN 259, BSPP) | G 2 1/2" – 4" HSS * |
| 771210 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 1/4" – 3/8" |
| 771220 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 1/2" – 3/4" HSS * |
| 771230 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 1" – 2" HSS * |
| 771240 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 2 1/2" – 4" HSS * |
| 771260 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 1/4" – 3/8" |
| 771270 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 1/2" – 3/4" HSS * |
| 771280 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 1" – 2" |
| 771290 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 2 1/2" – 4" |
| Артикул | Тип резьбы | Величина |
| 751502 | Трубная коническая резьба, правая R, ISO 7-1 (EN 10226, DIN 2999, BSPT) | R 1/4" – 3/8" |
| 751503 | Трубная коническая резьба, правая R, ISO 7-1 (EN 10226, DIN 2999, BSPT) | R 1/2" – 3/4" |
| 771136 | Трубная коническая резьба, правая R, ISO 7-1 (EN 10226, DIN 2999, BSPT) | R 1" – 4" |
| 751506 | Трубная цилиндрическая резьба, правая G, ISO 228-1 (DIN 259, BSPP) | G 1/4" – 3/8" |
| 751507 | Трубная цилиндрическая резьба, правая G, ISO 228-1 (DIN 259, BSPP) | G 1/2" – 3/4" HSS * |
| 771186 | Трубная цилиндрическая резьба, правая G, ISO 228-1 (DIN 259, BSPP) | G 1" – 4" HSS * |
| 751545 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 1/4" – 3/8" |
| 751546 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 1/2" – 3/4" HSS * |
| 751547 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 1" – 2" HSS * |
| 771246 | Трубная коническая резьба, правая NPT, Taper Pipe Thread ASME B1.20.1 | NPT 2 1/2" – 4" HSS * |
| 751550 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 1/4" – 3/8" |
| 751551 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 1/2" – 3/4" HSS * |
| 751552 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 1" – 2" |
| 771296 | Трубная цилиндрическая резьба, правая NPSM, Straight Pipe Thread ASME B1.20.1 | NPSM 2 1/2" – 4" |
* – Режущие комплекты и гребенки Strehler для другой резьбы и режущие комплекты с гребенками Strehler из быстрорежущей стали (HSS) для обработки высокопрочных материалов по запросу. Для HSS 50%-я наценка на гребенки Strehler. Некоторые гребенки поставляются только из HSS.
| Артикул | Наименование |
| 771000 | Универсальная автоматическая резьбонарезная головка без резьбонарезного набора и фиксатора |
| 751040 R90 | Фиксатор для закрытия и открытия гребенок для конусной трубной резьбы правой R |
| 751050 R90 | Фиксатор для закрытия и открытия гребенок для конусной трубной резьбы левой R-L |
| 751060 R90 | Фиксатор для закрытия и открытия гребенок для цилиндрической трубной резьбы правой G |
| 751070 R90 | Фиксатор для закрытия и открытия гребенок для цилиндрической трубной резьбы левой G-L |
| 773060 | Специальные зажимные кулачки для труб Ø 1/4" – 3/4" |
| 120100 | Опора для труб Геркулес |
Технические характеристики резьбонарезного станка Rems Unimat 77:
| Артикул | 770003 R380 | 770004 R380 |
| Модель | Rems Unimat 77 базовый mS с ручными тисками | Rems Unimat 77 базовый pS с пневмо-гидравлическими тисками |
| Диаметр труб | 1/4" – 4" | 1/4" – 4" |
| Длина резьбы | ≤ 120 мм | ≤ 120 мм |
| Резьбонарезная головка | Универсальная автоматическая | Универсальная автоматическая |
| Двигатель | Трехфазный | Трехфазный |
| Мощность | 2 / 2,3 кВт | 2 / 2,3 кВт |
| Напряжение | 380 / 400 В | 380 / 400 В |
| Частота | 50 Гц | 50 Гц |
| Частота вращения | 50 / 25 / 16 / 8 об/мин | 50 / 25 / 16 / 8 об/мин |
